HA系列軸承加熱器，主要用于對軸承、齒輪、襯套、軸套、直徑環、滑輪、收縮環、連接器等多種類型的金屬件進行加熱，通過加熱使之膨脹，達到過盈裝配的需要。
二、HA系列軸承加熱器技術參數:
| 型號項目 | HA-1 | HA-2 | HA-3 | HA-4 | HA-5 | HA-6 | |
| 額定功率 | 2.2KVA | 3.3KVA | 5.5KVA | 9KVA | 12KVA | 14KVA | |
| 額定電壓 | 220V | 220V | 380V | 380V | 380V | 380V | |
| 額定電流 | 10A | 12A | 15A | 20A | 30A | 135A | |
| 控制方式 | 手控 、溫控 、時控 | ||||||
| 磁性探頭 | 有 | 有 | 有 | 有 | 有 | 有 | |
| 自動退磁 | 自動 | 自動 | 自動 | 自動 | 自動 | 自動 | |
| 時間數顯 | 有 | 有 | 有 | 有 | 有 | 有 | |
| 溫度數顯 | 有 | 有 | 有 | 有 | 有 | 有 | |
| 最高加熱溫度 | 300 ℃ | 300 ℃ | 300 ℃ | 300 ℃ | 300 ℃ | 300 ℃ | |
| 加熱工件 | 內徑 | Ф30-70 ㎜ | Ф30-100mm | Ф60-200mm | Ф60-250mm | Ф 60-360㎜ | Ф100-400mm |
| 外徑 | <Ф250 ㎜ | <Ф360mm | <Ф440mm | <Ф480mm | <Ф510mm | <Ф530mm | |
| 寬度 | 110 ㎜ | 115mm | 140mm | 180mm | 200mm | 220mm | |
| 重 量 | 45 | 55㎏ | 85㎏ | 120㎏ | 135 ㎏ | 150 ㎏ | |
| 退磁效應 | 殘磁≤ 1.0mT | ||||||
附軛鐵一覽表
| 型 號 | 軛鐵規格 | 尺寸 ( ㎜ ) | 數量 | 適用范圍（加熱工件內徑㎜） |
| HA-1 | 14 | 20 × 20 | 1 | Ф30-55 |
| 15 | 40 × 40 | 1 | Ф55-85 | |
| HA-2 | 18 | 50 × 50 | 1 | Ф70-85 |
| 19 | 60 × 60 | 1 | Ф85-100 | |
| HA-3 | 22 | 70×70 | 1 | Ф85-115 |
| 23 | 80×80 | 1 | Ф115-200 |
備注：加熱內徑超過200mm的工件，我公司將接受用戶預約訂貨，為你特制大功率加熱器。
三、用途
HA系列軸承加熱器，主要用于對軸承、齒輪、襯套、軸套、直徑環、滑輪、收縮環、連接器等多種類型的金屬件進行加熱，通過加熱使之膨脹，達到過盈裝配的需要。
優點：
1.省錢 節電90％，節油100％，節約廠房占地面積70％
2.省時 工作效率提高4倍以上，操作人員減少60％。
3.可靠 加熱均勻，絕對清潔，有利于提高裝配質量。4.安全 絕無火警危險。
5.環保 無油汽油污染空氣，有利于環境改善和工作人員的身體健康。
四、結構
HA系列軸承加熱器由主機及控制箱組合一體安裝在一手車上，移動式結構，便于現場施工靈活應用，可拆裝的軛鐵是直接用來穿套軸承或其它加熱工件之用。
五、操作程序
1、將軛鐵放置在主機的端面上。
2、將插頭插入有控制開關的電源插座上。
3、檢查接地線是否良好，通電后用測電筆測試。
4、按動啟動按鈕，主機通電。
5、檢查軛鐵對地應無電壓。
6、按動停止按鈕主機斷電，停止加熱。

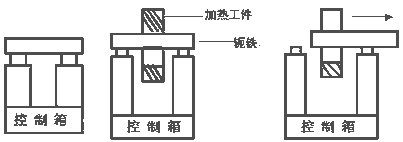

7、根據不同規格的軸承或其它工件，選擇不同的軛鐵套上，將此軛鐵 放在主機的頂端面上，應吻合平整。
8、加熱時，應將傳感器插入“傳感插座”，并將傳感器緊貼被加熱工件。
9、當軸承加熱到所需的溫度，將會自動關斷電源或按一下停止開關。
10、停止加熱后，軛鐵向左或向右移動，取下軸承后將軛鐵再放回主機頂端。
11、如果重復使用，不間斷地加熱軸承，只需要將所加工的軸承再套進軛鐵，按一下啟動按鈕即可。
六、注意事項
1、供電電源的接地線必須良好。
2、主機未放置軛鐵前，嚴禁按啟動按鈕開關，否則會損壞儀器或燒毀保險絲。
3、滾珠軸承加熱器溫度切勿超過150℃。否則會引起軸承退火。
4、為了提高加熱效率，根據軸承內孔尺寸選擇相應的軛鐵時，應盡量選橫截面積較大的軛鐵。
5、主機必須平整放置切勿側斜，軛鐵與主機端面須吻合。
6、必須當主機斷電后，方可取軛鐵中的加熱部件。
7、軸承升溫時，孔徑漲量參照下表。
